SC-4-1000A Máquina cortadora automática sin virutas para enderezamiento de tubos

Atrás

Características

Parámetros básicos

Video

Aplicaciones industriales

Contáctenos

Características

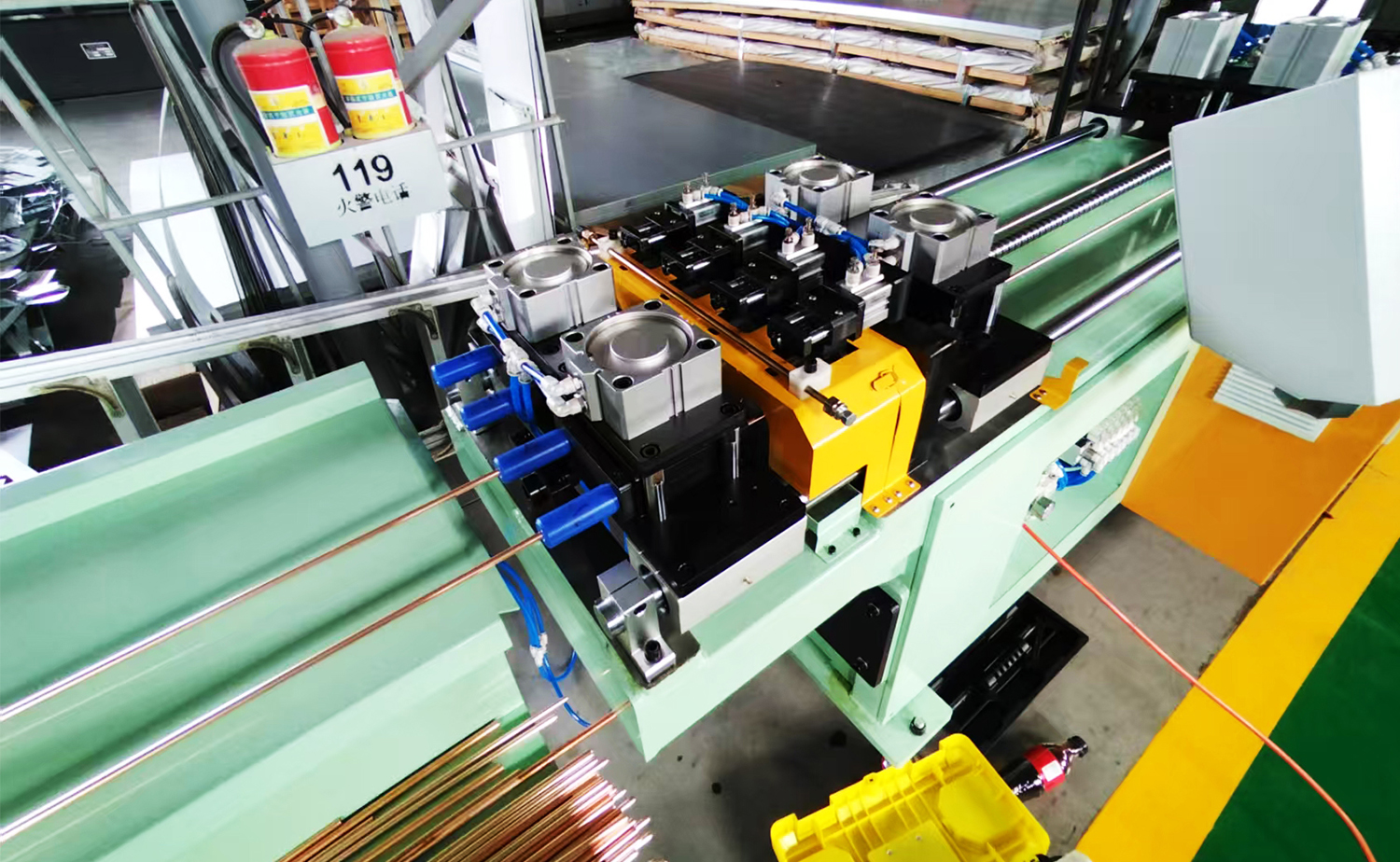

1.El diseño de matriz de sujeción de tres partes reduce eficazmente la distorsión del tubo, proporcionando una superficie de corte limpia y lisa para obtener resultados óptimos.
2.Con una concentricidad precisa, la máquina garantiza una excelente alineación, contribuyendo a soldaduras de alta calidad en las etapas de procesamiento posteriores.
3.Utilizando tecnología de corte sin virutas, el sistema cuenta con corte giratorio de 360° y sujeción de doble punto, lo que proporciona cortes eficientes y precisos al tiempo que minimiza el desperdicio.

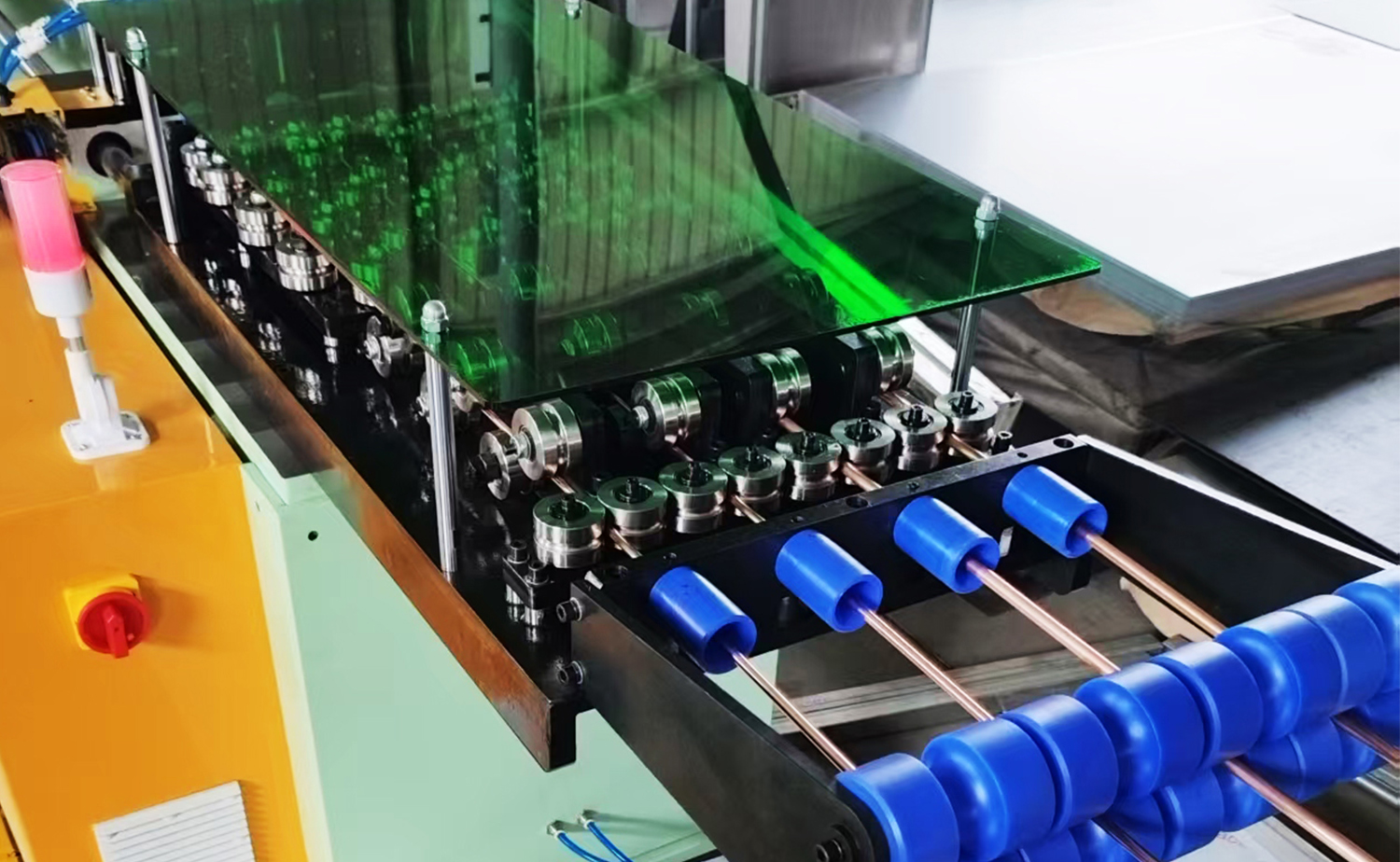

4.La rueda enderezadora de nailon, combinada con una correa de goma en forma de "U", guía suavemente el tubo, evitando daños o rayones en la superficie durante el funcionamiento.

Tabla de parámetros

Parámetro técnico principal

Artículo Parámetro Observación
Material Tipo Tubo de cobre TP2 (M/M2), aluminio blando 6063 o productos estándar equivalentes
OD y espesor del cobre OD: ø16, ø18, ø22, ø28; Espesor de pared: 1-2 mm
Dimensiones y peso de la bobina Tipo desenrollado (carrete de madera OD: 1070 mm, espesor: 300 mm); Orificio interior: 136 mm
Capacidad de procesamiento Número de cortes por ciclo 1 pieza 1 1 1 1 diseño
Longitud de corte Mínimo: ≥60 mm; Máx: 10.000 mm
Accidente cerebrovascular de alimentación único 1000 mm (alimentación de husillo de bolas con motor servo)
Eficiencia de producción 6 cortes/min (L=1000mm, tubo ø16 como ejemplo) Varía con el diámetro y el grosor
Precisión del procesamiento Tolerancia a la rectitud ≤3‰ (cuando L < 1000 mm)
Tolerancia de longitud -L < 100 mm: ±0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Planitud del extremo de corte ≤±0,5 mm (L ≤ 1000 mm)
Condición de la superficie No hay rayones, tirones ni abolladuras visibles en los tubos de cobre/aluminio
Medio ambiente Potencia 4 kw
Presión de aire 0,5–0,7 MPa
Dimensiones - Unidad principal: 3500(L) × 950(W) × 1400(H) mm
- Estante de recolección: 2000(L) × 950(W) × 800(H) mm
Huella Total: 13.500(L) × 1250(W) × 1800(H) mm (sugerido) bastidor de bobinas de 3 m،espacio entre el bastidor de bobinas y la máquina principal de 5 m،longitud de la máquina de 3,5 m،bastidor de recolección de 2 m
Peso 2200KG

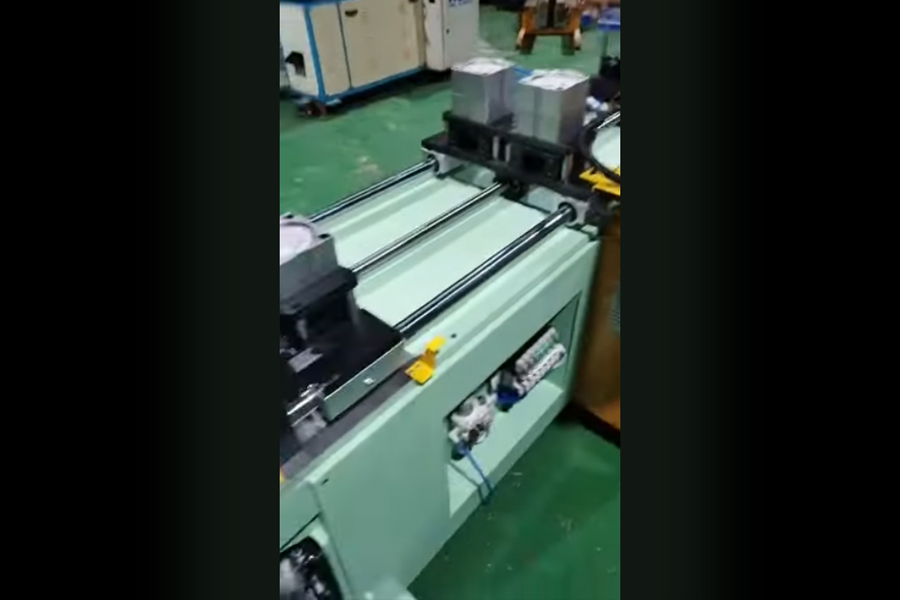

Video
