Máquina dobladora de tubos hidráulica serie NC M con control de mandril-Fabricante de maquinaria Zhangjiagang HuaShun Co., Ltd.

Interfaz de usuario

La interfaz humana facilita el cambio entre los modos automático y manual. La dirección de flexión es en el sentido de las agujas del reloj, con sujeción hidráulica tanto en la matriz de sujeción como en la matriz de presión, lo que garantiza una sujeción segura del material.

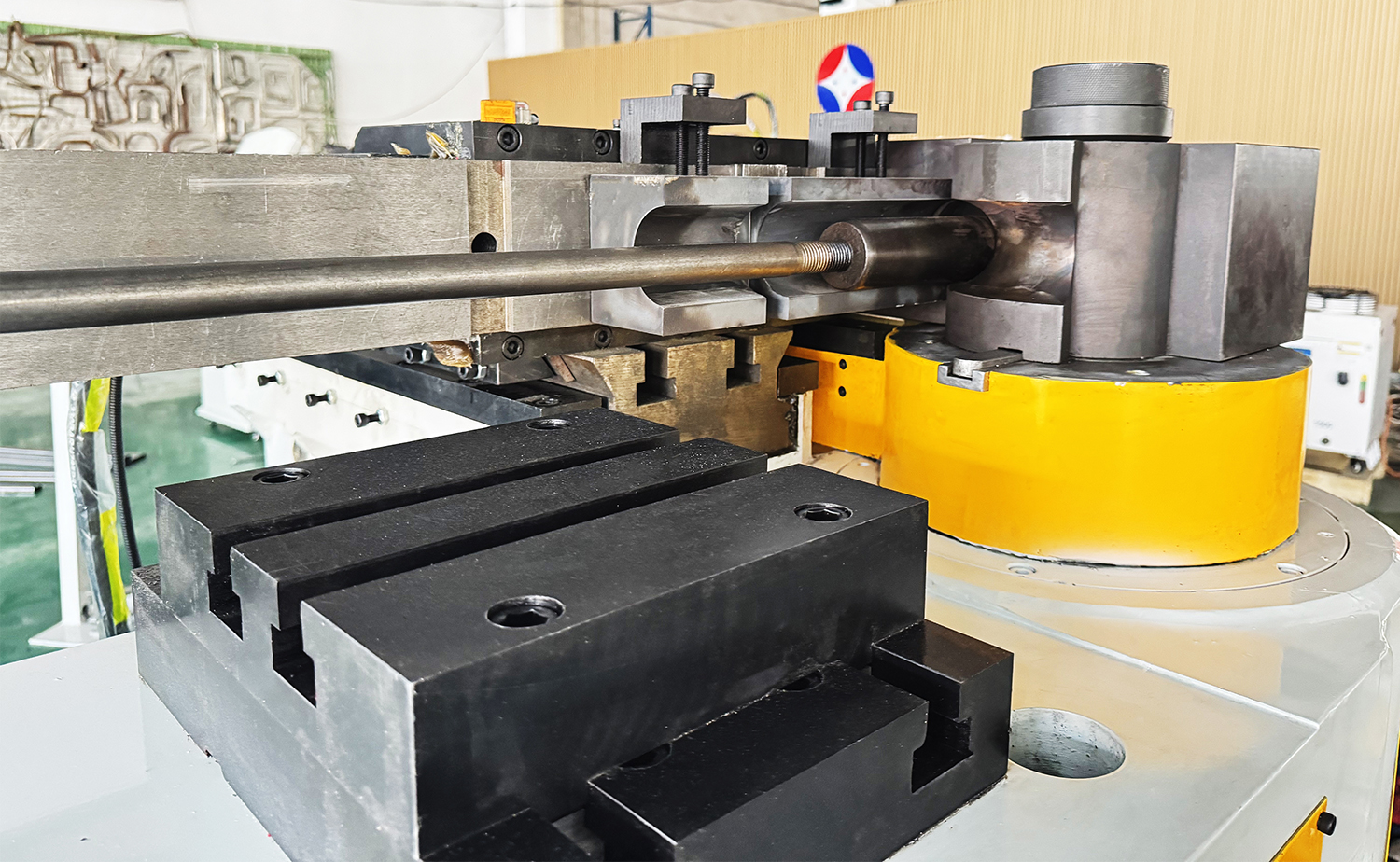

Mecanismo de flexión

La matriz de presión hidráulica de acción directa con válvula de velocidad ajustable garantiza un funcionamiento suave. La máquina puede almacenar hasta 16 programas, cada uno con capacidad para 16 curvas, e incluye una compensación de recuperación elástica programable para obtener resultados precisos.

Alimentación y rotación

El eje de flexión es accionado por cilindros, mientras que la alimentación y la rotación son manuales, lo que proporciona un fácil control y personalización para diversas tareas.

Manipulación de materiales

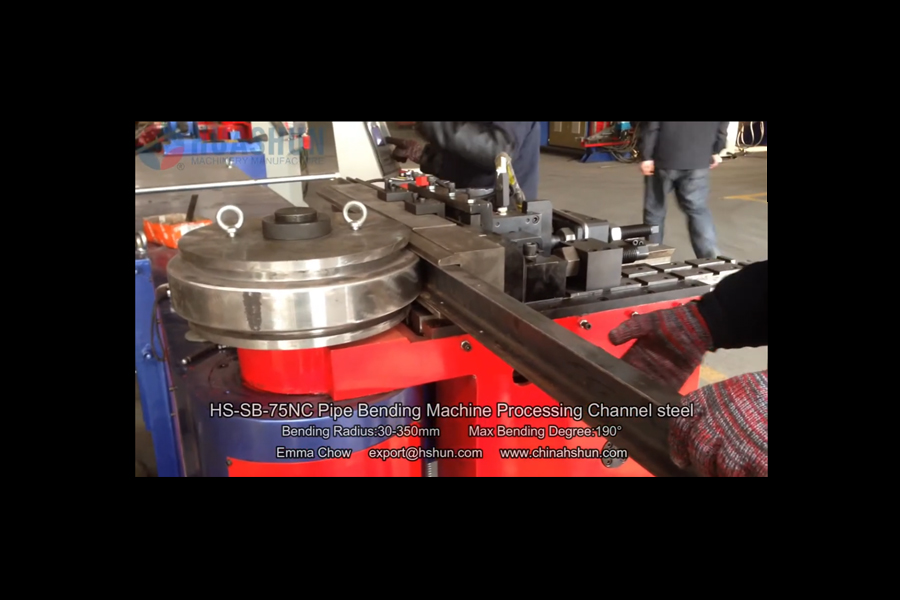

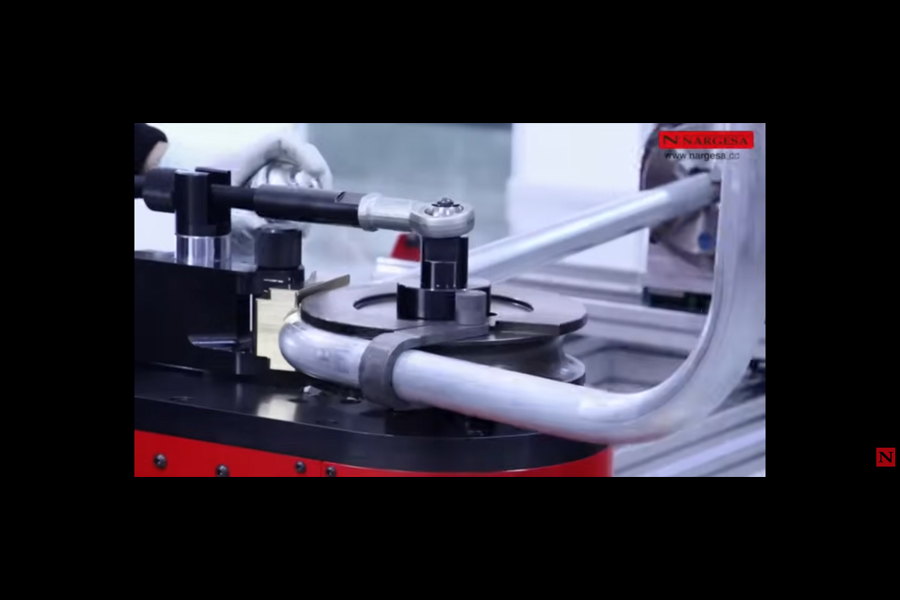

Se pueden lograr curvas repetibles y de alta calidad en acero, acero inoxidable, aluminio, titanio y latón. El pedal permite iniciar rápidamente los ciclos de flexión.

Accesorios y potencia

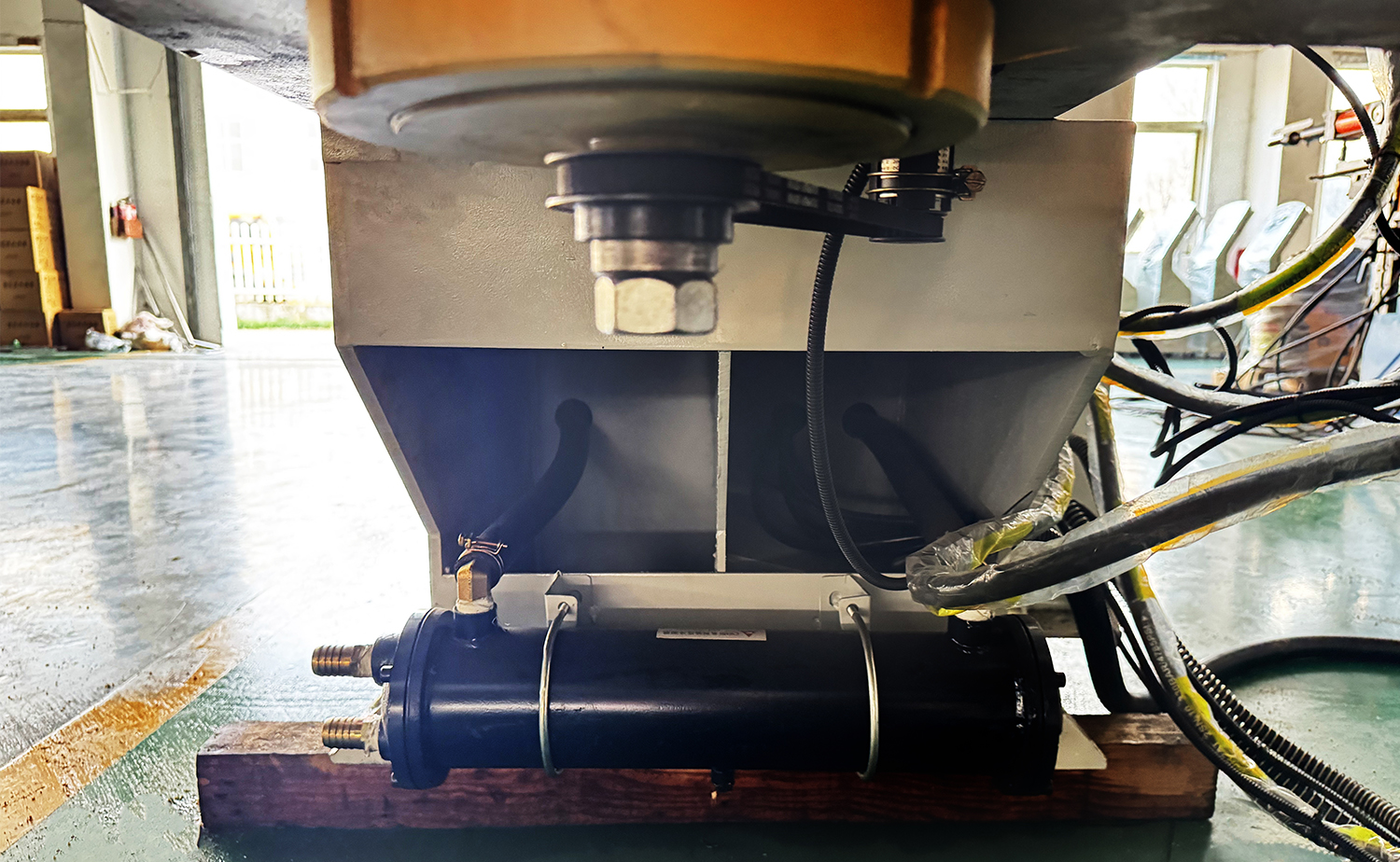

Incluye refrigeración por agua, herramientas de doblado por tracción, un soporte de matriz limpiaparabrisas, una varilla de mandril y una caja de herramientas con herramientas ajustadas. Configuraciones eléctricas disponibles en 3 fases de 220 V, 380 V o 415 V.

Modelo	SB-75NC	SB-89NC	SB-100NC	SB-115NC	SB-133NC	SB-168NC
OD de tubería máxima	75×4,0 mm	89×6,0 mm	100×6,0 mm	115×8,0 mm	133×10 mm	168×14 mm
Tubo redondo inoxidable	65×2,0 mm	75×2,0 mm	85×3,0 mm	100×3,0 mm	125×3,5 mm	145×6,0 mm
Tubo cuadrado de acero dulce	60×3,0 mm	75×3,0 mm	75×4,0 mm	85×4,0 mm	100×4,0 mm	120×6,0 mm
Max. Viaje del Manual	3500 mm	4000 mm	4000 mm	4200 mm	5600 mm	5700 mm
Max. Radio de curvatura	350 mm	400 mm	420 mm	450 mm	500 mm	800 mm
Max. Ángulo de flexión	190°	190°	190°	190°	190°	190°
Números de tuberías dobladas	16 piezas	16 piezas	16 piezas	16 piezas	16 piezas	16 piezas
Max. Presión	14 MPa	14 MPa	16 MPa	16 MPa	16 MPa	18 MPa
Potencia del motor	7,5 kW	11 kW	15 kW	15 kW	22 kW	33 kW
Demensión	4600×1300×1300 mm	5200×1300×1400 mm	5300×1400×1450 mm	5700×1800×1450 mm	7500×1900×1450 mm	8500×2200×1800 mm
Peso	2800 kg	3800 kg	4200 kg	5800 kg	7200 kg	14000 kg
