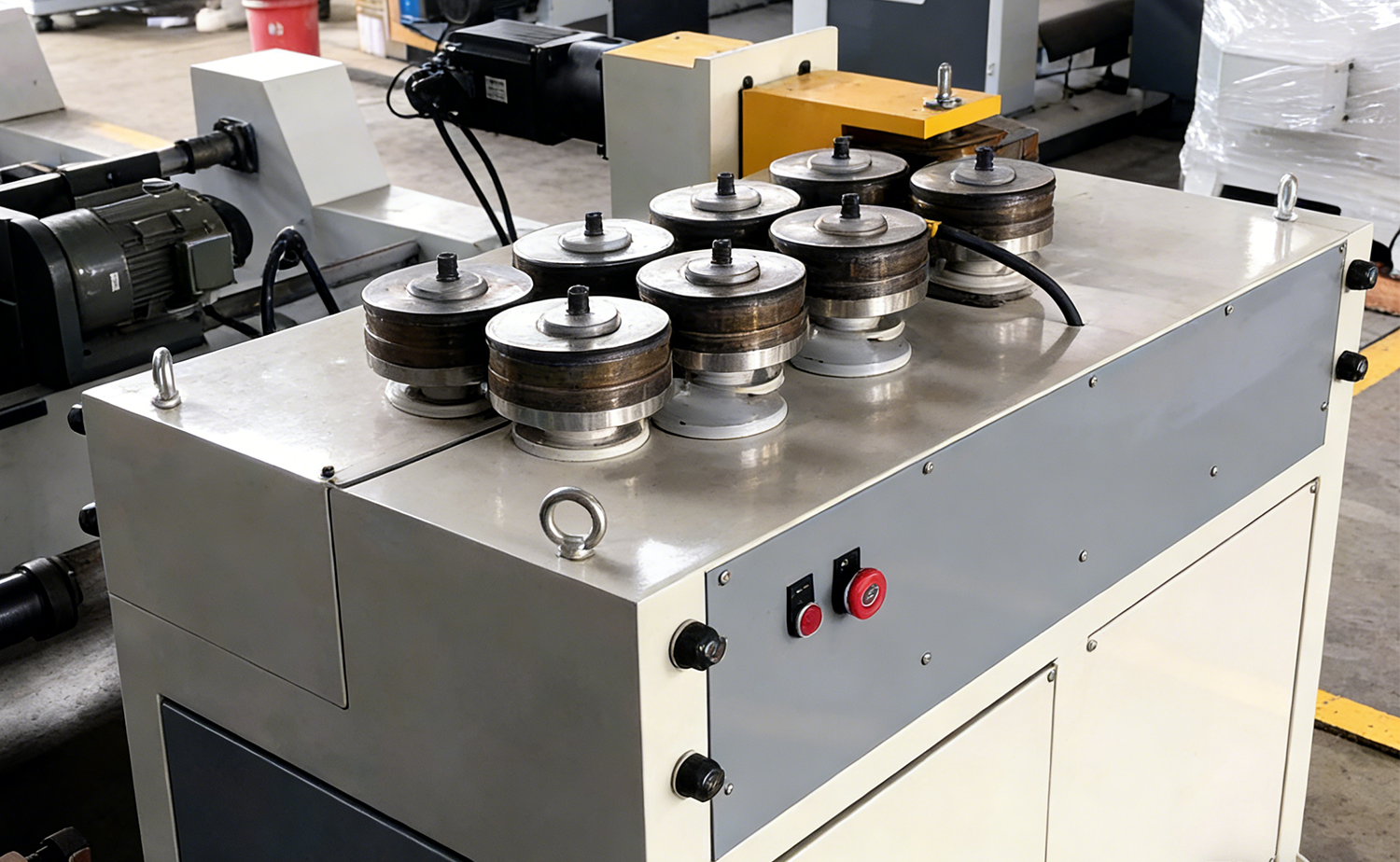

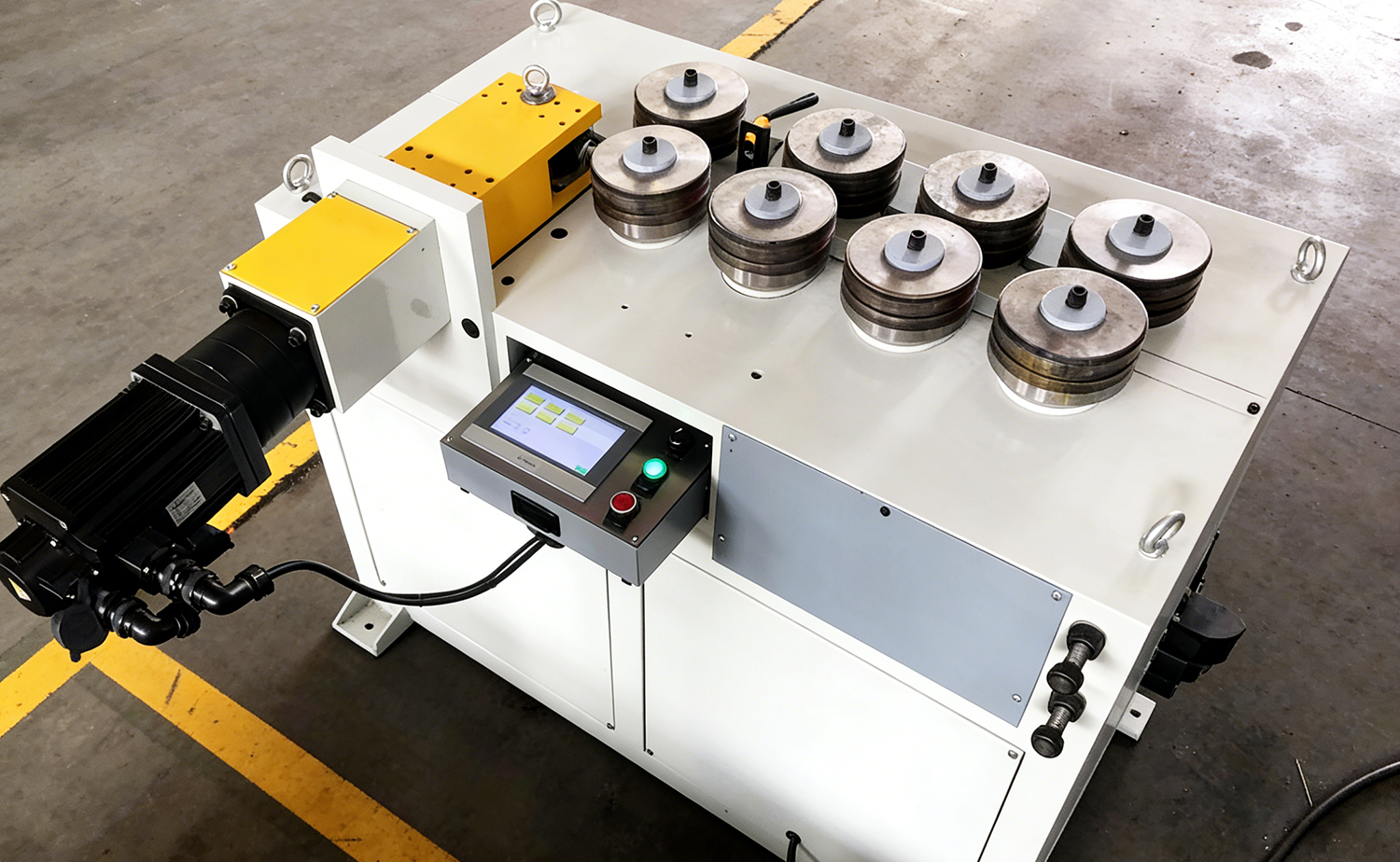

Máquina dobladora de rollos de tubos de paredes delgadas de alta velocidad serie CNC GY40-Fabricante de maquinaria Zhangjiagang HuaShun Co., Ltd.

1. El reductor acciona el conjunto de cables que será accionado por un rodillo, con estructura compacta y alta confiabilidad.
2. La tracción a las ruedas no se desliza fácilmente y el material de paredes delgadas también se puede doblar.

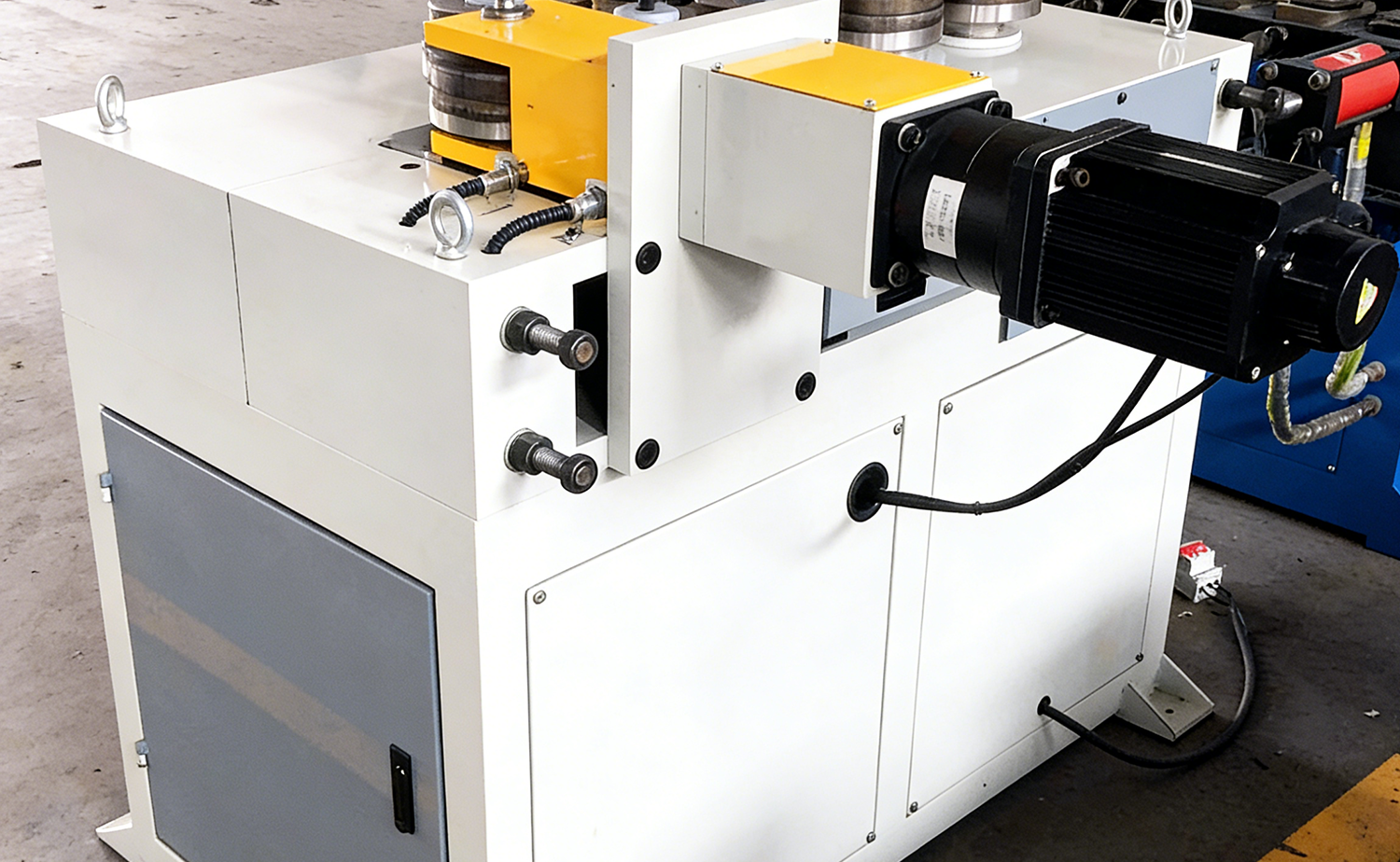

3. El servomotor controla el cambio de diámetro para realizar múltiples flexiones diferentes
radios en una tubería.
4. El interruptor de pie también tiene una parada de emergencia, que es fácil de operar.
5. La máquina tiene una transmisión equilibrada, solo es necesario configurar los parámetros en el
pantalla UCH, y puede obtener formas circulares, de arco o espirales con diferentes curvaturas.
6. Cambiando la forma de la ranura del molde se pueden procesar varios perfiles metálicos, como acero angular, acero plano, acero redondo y otros perfiles de sección transversal especiales.
7. El doblado de perfiles de gran radio evita las desventajas de fabricar moldes de doblado de tubos extra grandes. Es un complemento necesario que no se puede conseguir con la serie de máquinas dobladoras de tubos de un solo cabezal y de doble cabezal.

Nombre	HSGY-40CNC	HSGY-60CNC	HSGY--80CNC	HSGY-120CNC
Max. Capacidad de laminación (acero al carbono)	Φ40×2,5 mm	Φ60×2,0 mm	Φ80x3mm	Φ120x4mm
Max. Capacidad de laminación (acero inoxidable)	Φ40×1,3 mm	Φ50×2,0 mm	Φ80x2mm	Φ110x3mm
Radio de flexión mínimo	R=4-7,5D	80 mm	4-7,5 veces la DO del tubo	R=10D
Max. Radio de curvatura	Sin limitación	Sin limitación	Sin limitación	Sin limitación
Velocidad de rodadura	50-150 mm/s	50-150 mm/s	50-150 mm/s	8m/min
Velocidad de rotación del molde rodante	30r/min	36r/min	20r/min	15r/min
Diámetro del molde de flexión	136 mm		200 mm	280 mm
Potencia del servomotor de flexión	0,75 kw	1 kw	2 kw	5kw (Mitsubishi)
Convertidor de frecuencia de alimentaciónPotencia del motor	3kw	4KW	7,5KW	15 kW (marca China)
Convertidor de frecuencia de alimentaciónPotencia del motor	3kw	4KW	7,5KW	15 kW (marca China)
Dimensiones de la máquina	900x600x1500mm	1000x800x1100mm	1500x1300x1200mm	2000x2000x1300mm
Peso de la máquina	700 KG	1000 KG	1500 KG	4000KGS
