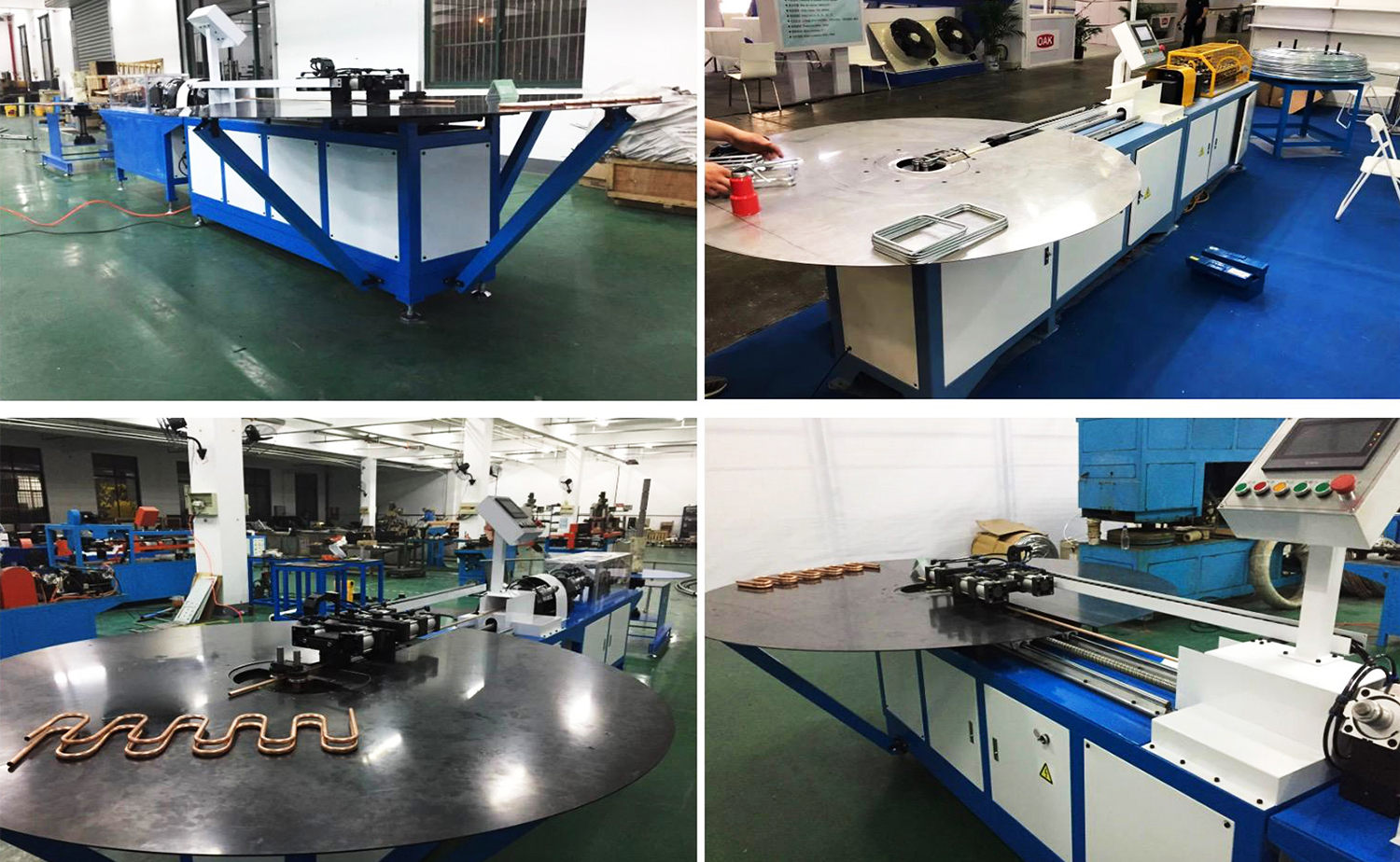

SB-20CNC Serie Bender Serpentine totalmente automático
Atrás
Características
Parámetros básicos
Video
Aplicaciones industriales
Contáctenos
Características

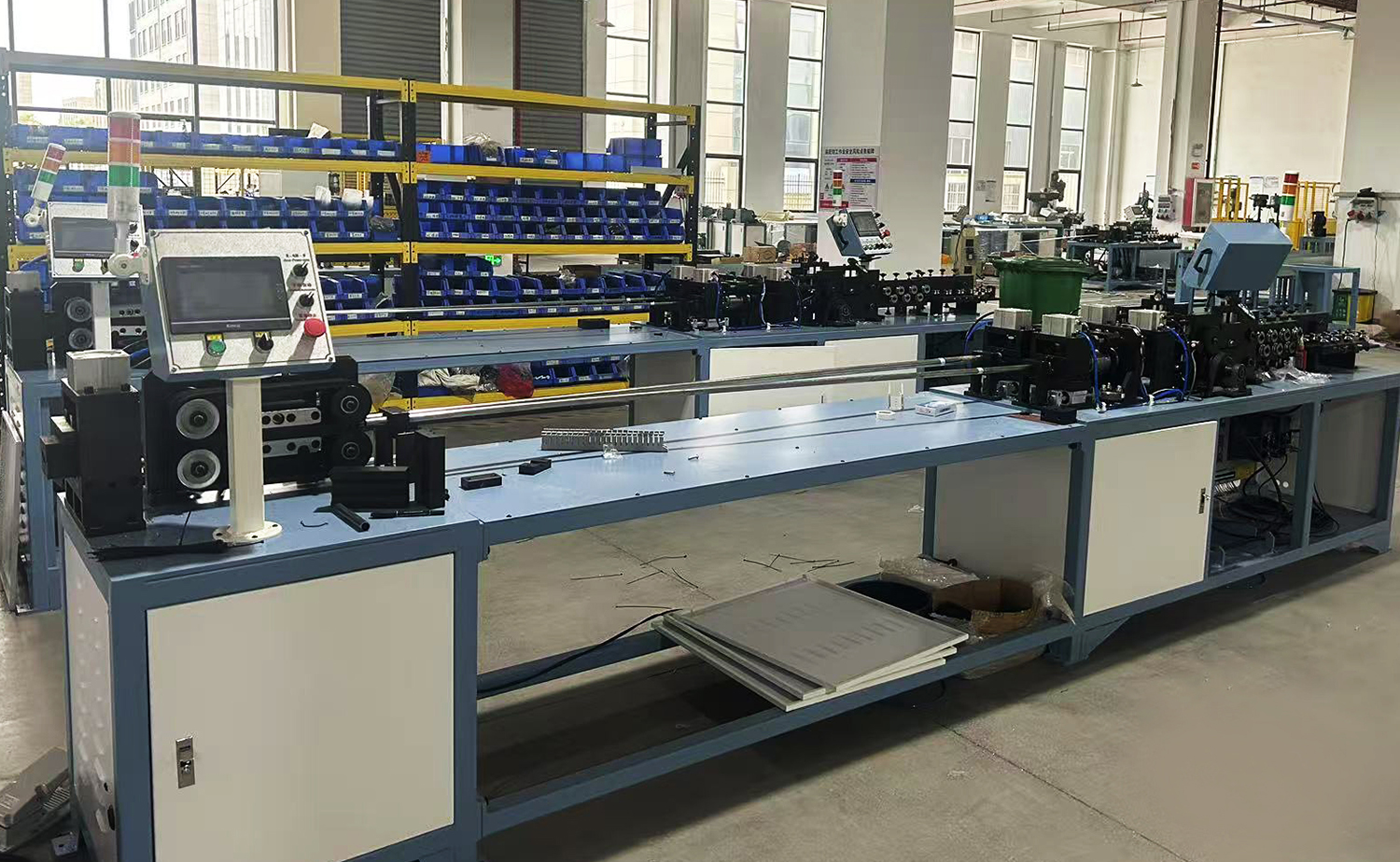

La dobladora serpentina totalmente automatizada integra desenrollado, enderezamiento, corte y doblado en una sola operación, diseñada específicamente para procesar tubos individuales de aluminio, cobre o Bundy. En comparación con los métodos manuales tradicionales, este sistema automático aumenta significativamente la eficiencia y reduce los costos laborales.

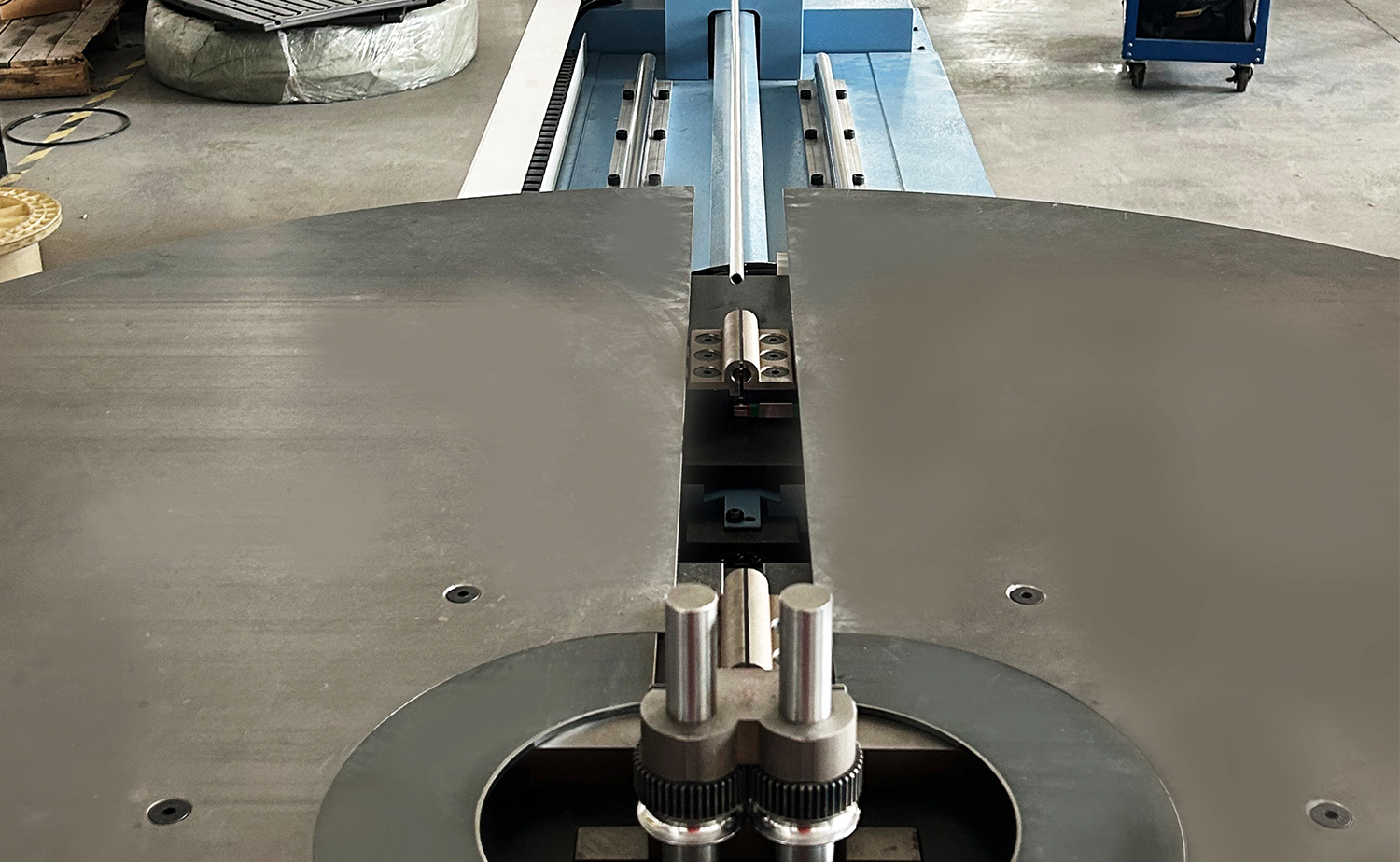

Una matriz de sujeción de tres partes minimiza la distorsión del tubo, lo que garantiza bordes de corte suaves y precisos. Se mantiene una concentricidad de alta precisión, lo que garantiza una excelente calidad de soldadura en procesos posteriores. El sistema de corte sin virutas utiliza corte giratorio de 360° con sujeción de dos puntos, lo que garantiza cortes limpios sin pérdida de material.
La máquina cuenta con un sistema de doblado servocontrolado patentado, diseñado para lograr ángulos y direcciones de doblado precisos. Las herramientas de doblado especialmente diseñadas garantizan radios de doblado consistentes con una deformación mínima, lo que da como resultado curvas visualmente atractivas y de alta calidad.
Tabla de parámetros
Parámetro técnico principal
| Parámetro | Datos |
| Material del tubo | Tubo de cobre / Tubo de aluminio / Tubo Bundy |
| Presión de aire | 0,5-0,6 MPa |
| Presión hidráulica | 5-7 MPa |
| Diámetro del tubo | Φ3-20 mm (cambiar molde) |
| Espesor de la pared del tubo | 0,3-1,5 mm |
| Capacidad de flexión | Tubo único |
| Ángulo de flexión | 1~210 grados |
| Radio de curvatura | R11~R50 (cambiar molde) |
| Tiempos de flexión | Hasta 110 veces/ciclo |
| Longitud de alimentación | 10-700 mm/tiempo, puede alimentarse varias veces |
| Tamaño de la tabla | Φ1-5 m (se puede personalizar) |
| Sistema de control | Control PLC / Pantalla táctil |
| Potencia del motor | 9 kW |
| Sistema eléctrico | 380 V, 50 Hz, trifásico (personalizado) |
| Dimensión | 2350×780×1590 mm 1570×530×1170 mm (Tabla excluida) |

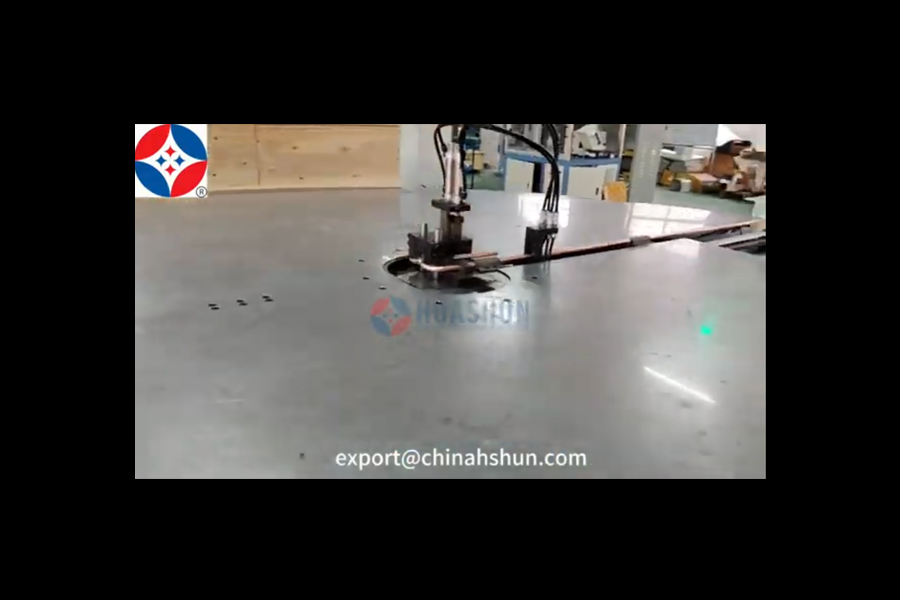

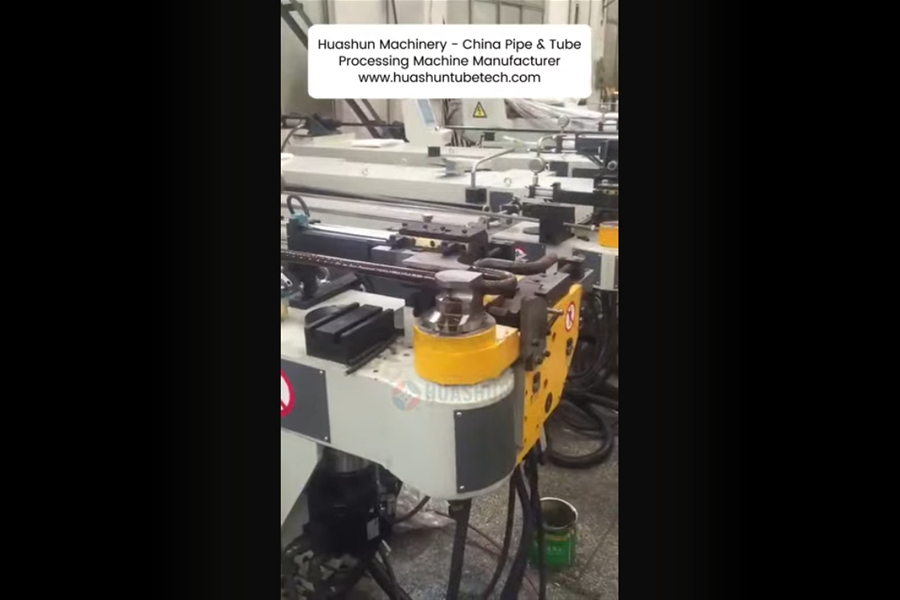

Video
