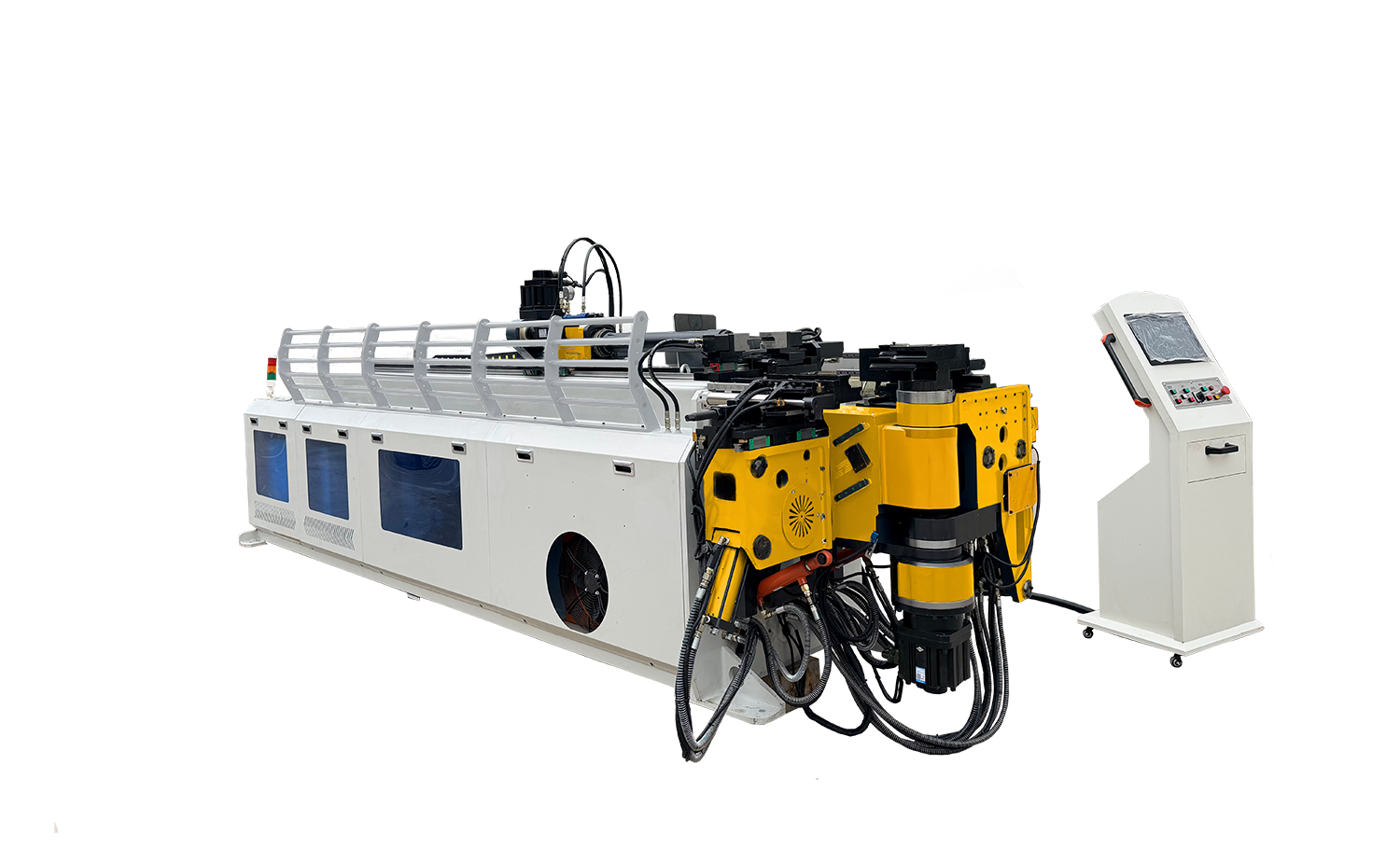

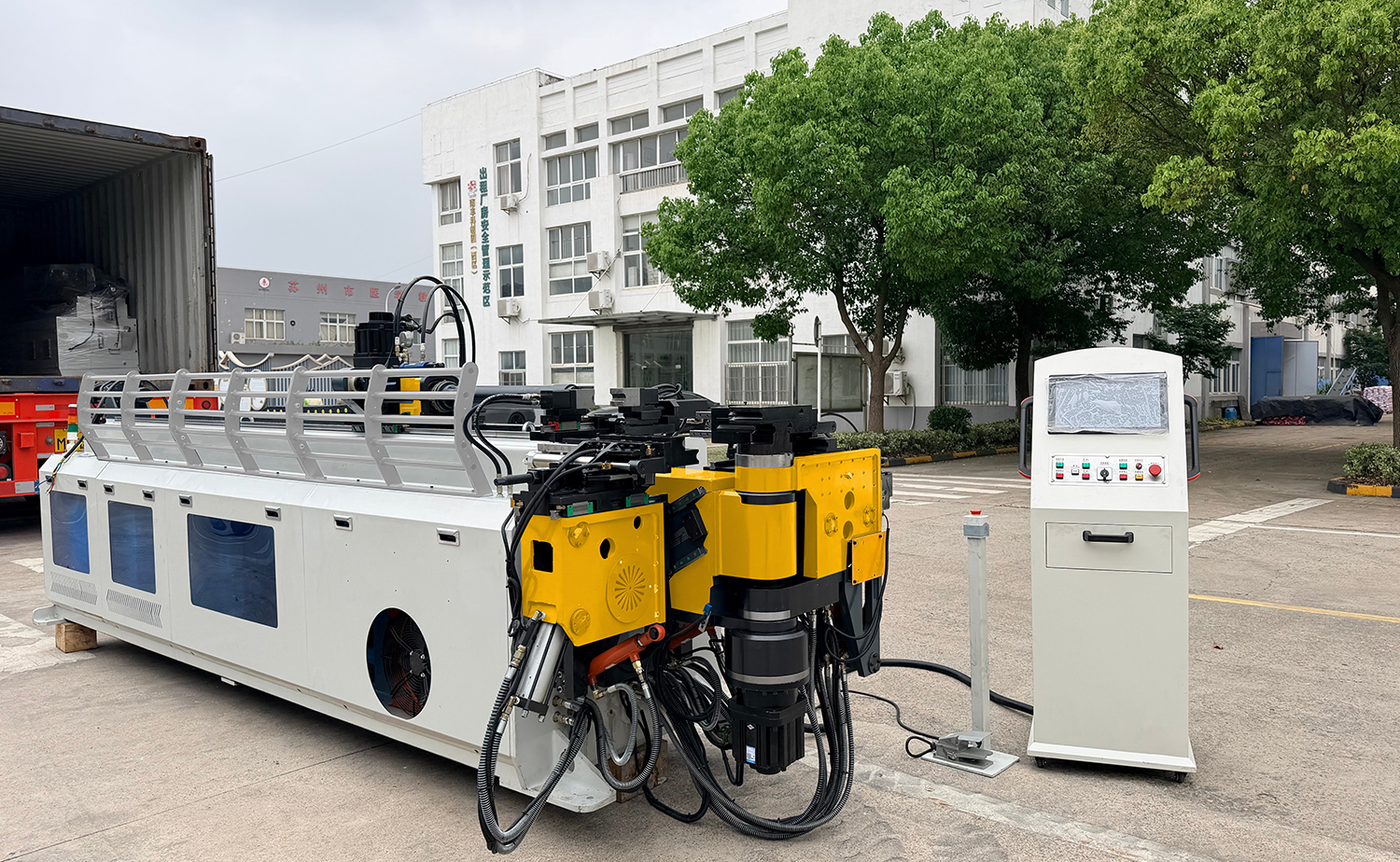

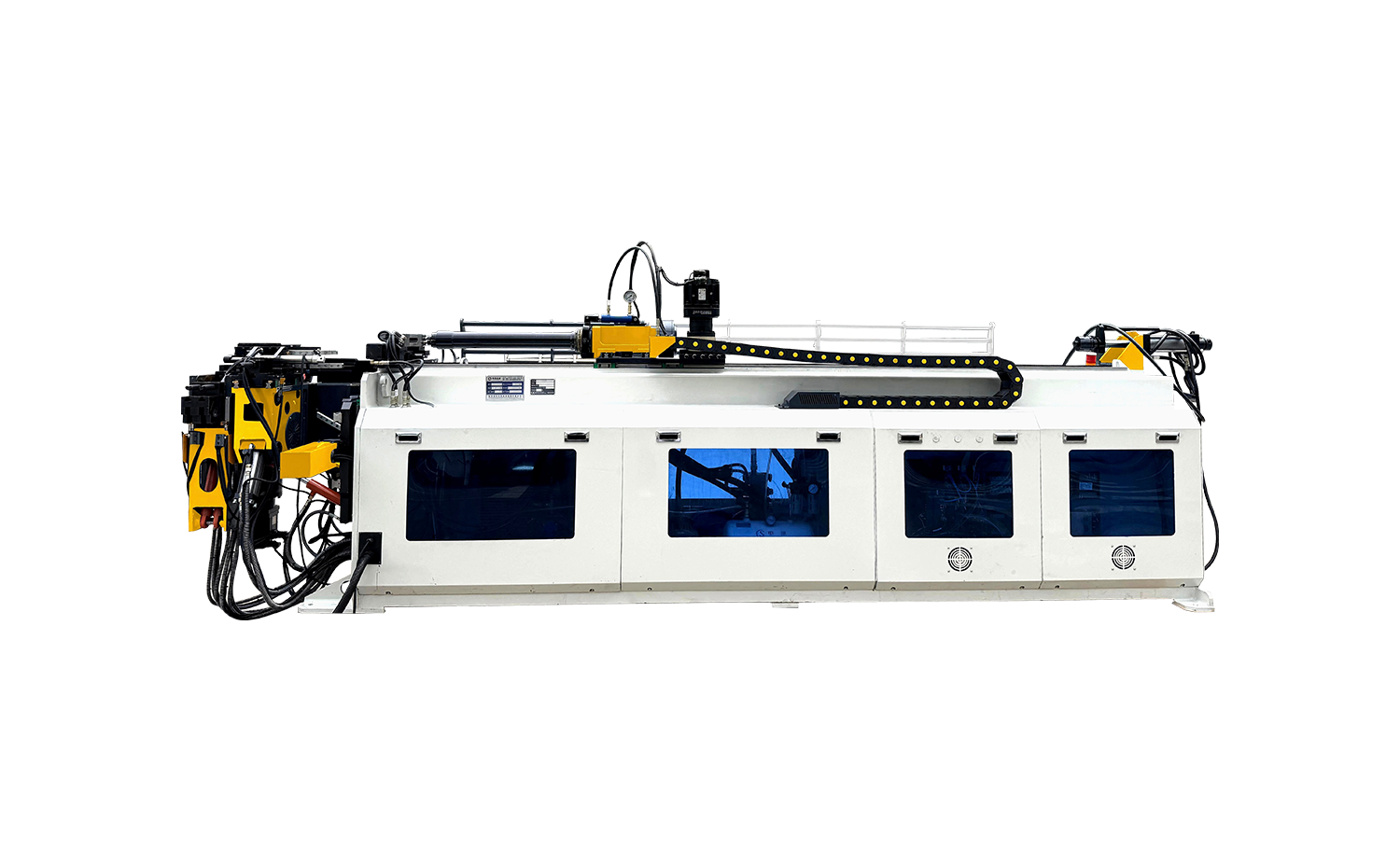

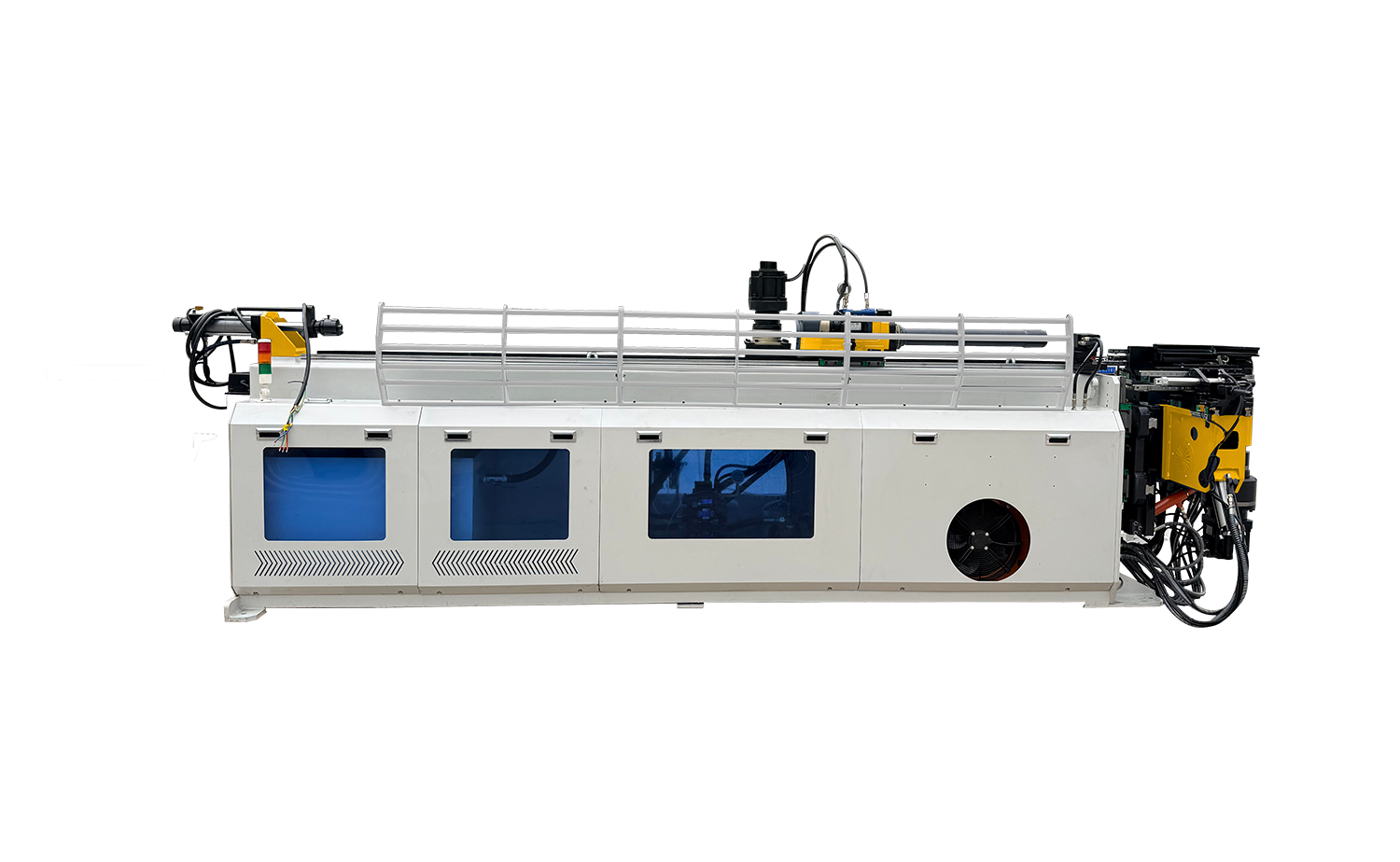

Máquina dobladora de tubos CNC izquierda y derecha

Atrás

Características

Parámetros básicos

Video

Aplicaciones industriales

Contáctenos

Características

Estándar

  • Master Center(Software): Un programa de software especial diseñado por HUASHUN. Ofrece fácil acceso a los modelos de funcionamiento automático y manual.

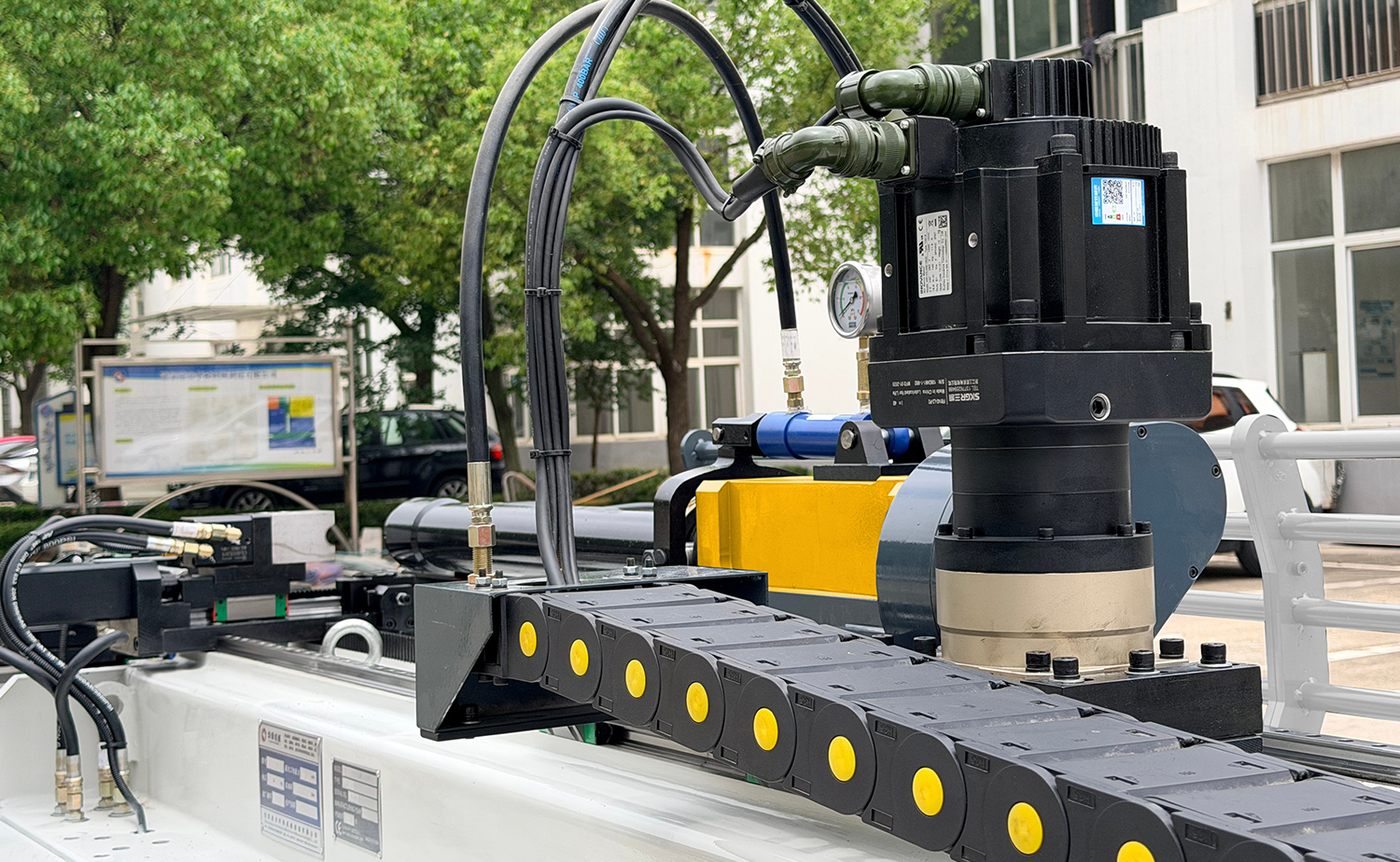

  • Alimentación, rotación, flexión, arriba y abajo, izquierda y derecha, todo controlado por un servomotor.
  • Control de pantalla táctil LCD a color de 10" (si es sistema IPC, entonces 15").
  • Diagnóstico del sistema y capacidad en varios idiomas.

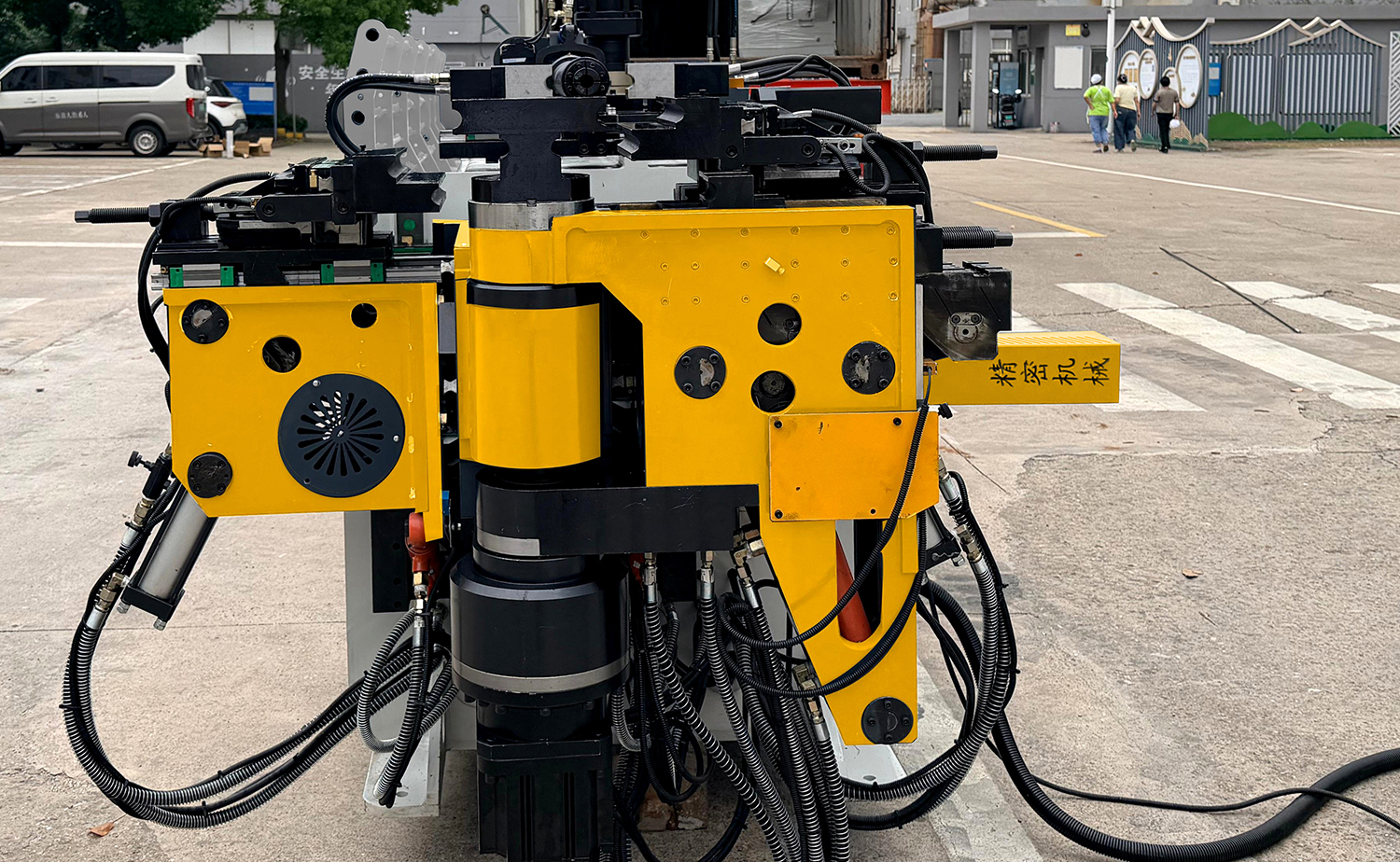

  • Dirección de flexión en sentido horario y antihorario.
  • Control con función de conversión bidireccional entre coordenadas XYZ y dato de trabajo YBC.
  • Interfaz programable para movimiento simultáneo de hasta 3 movimientos (Y B C)
  • Configuraciones programables de retorno de material para cada ángulo de curvatura.
  • Compensación del retroceso del tubo.
  • Posicionamiento automático del eje Y en modo automático para garantizar la calidad de las piezas de trabajo.
  • Sujeción hidráulica abatible.
  • Troquel de presión hidráulica de acción directa con válvula de velocidad ajustable.
  • Liberación automática del tubo antes del doblez final.
  • Obtenga dobleces repetibles de calidad en acero, acero inoxidable, aluminio, titanio y latón.
  • Inicio del ciclo con pedal.
  • Lubricación automática para cabezal de máquina.
  • El sistema de refrigeración permite un funcionamiento estable de la máquina.

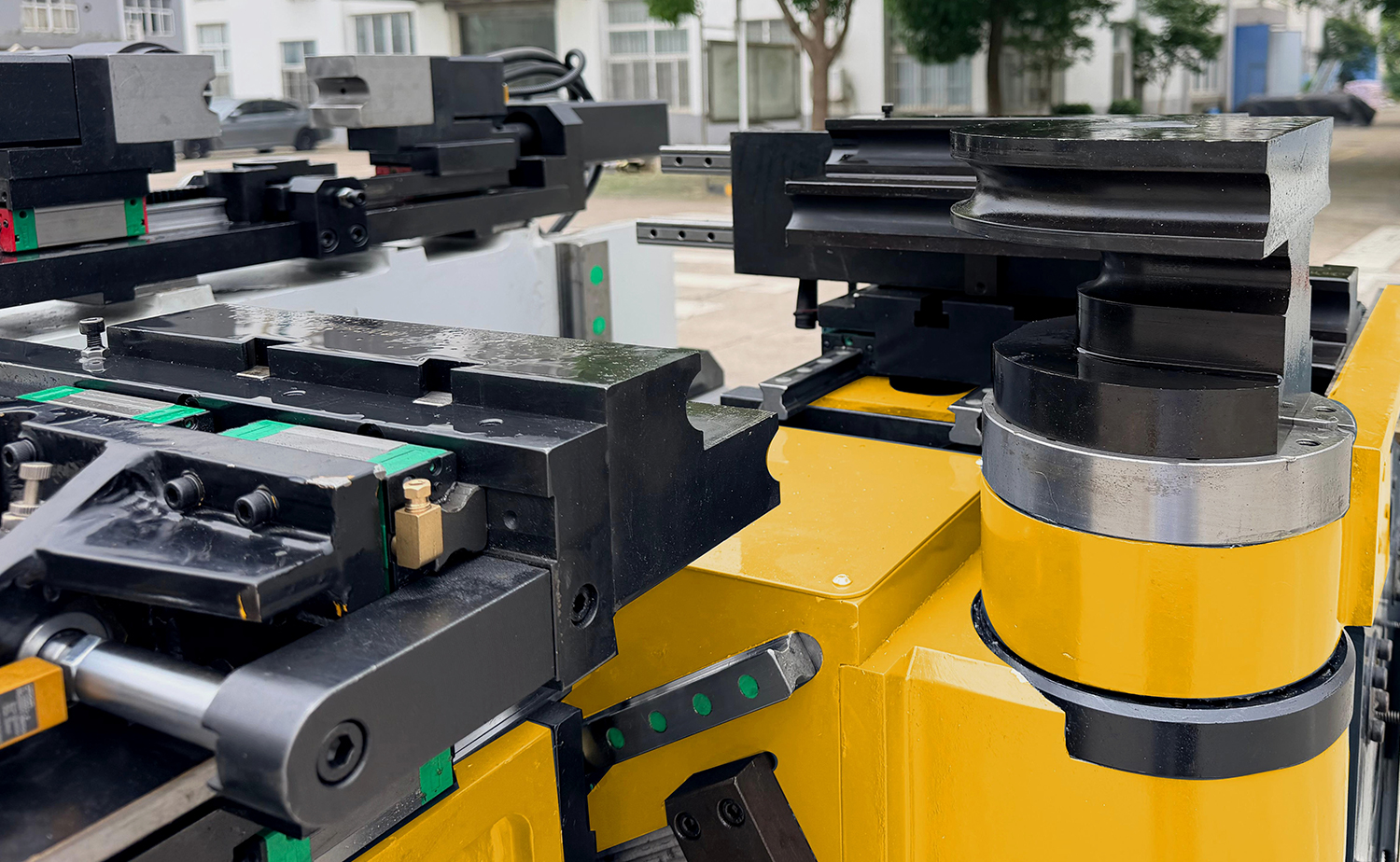

  • Un juego de herramientas para plegado por tracción.
  • Soporte de matriz limpiadora.
  • 1 varilla de mandril.
  • Manual de Operación y Mantenimiento.
  • Caja de herramientas con herramientas ajustadas.
  • Eléctrico: Según sea necesario (trifásico 220V o 380V o 415V...)

Tabla de parámetros

Parámetro técnico principal

Nombre Unidad Datos
Capacidad máxima de plegado por tracción Tubo redondo de acero dulce milímetros ￠39*2
Acero inoxidable milímetros ￠32*2
Tubo redondo recocido de aleación ligera. milímetros ￠40*3
Tubo cuadrado de acero dulce milímetros 30*30*2
Tubo rectangular de acero dulce milímetros 35*20*2
Barra sólida redonda de acero dulce milímetros ￠16
Barra sólida cuadrada de acero dulce milímetros 15*15
Radio de curvatura máximo (doblado por dibujo) milímetros 200€
Se puede personalizar según los requisitos del cliente.
Radio de curvatura mínimo (doblado por dibujo) milímetros R20
Rango de radio de balanceo milímetros 6D-∞
Máx. Duración de la alimentación única milímetros 2500
Se puede personalizar según los requisitos del cliente.
Grado máximo de flexión 190°
Dirección de plegado Tanto en sentido horario como antihorario
